Mesin Laminating Pra-pelapisan Film Termal

Dalam mengejar efisiensi produksi dan standar lingkungan saat ini, proses pelapisan tradisional yang merekatkan dan mengeringkan sambungan telah menjadi hambatan. Hongqiang sebagai inovator teknologi film Tiongkok, meluncurkan Mesin Laminating Pra-pelapisan Film Termal ZDFM-E berkualitas tinggi yang dirancang khusus untuk penggunaan film pra-pelapis （bebas lem） dan desain yang dioptimalkan. Lapisan ini menghilangkan sistem pengeleman dan pengeringan yang rumit dan hanya dapat dilapisi dengan panas dan tekanan yang tepat. Hal ini membuat strukturnya lebih sederhana, konsumsi energi lebih rendah (daya total hanya 30KW), kecepatan lebih stabil (20-100 m/mnt), cocok untuk tekanan panas dan panas, skenario produksi cepat.

mengirimkan permintaan

Deskripsi Produk

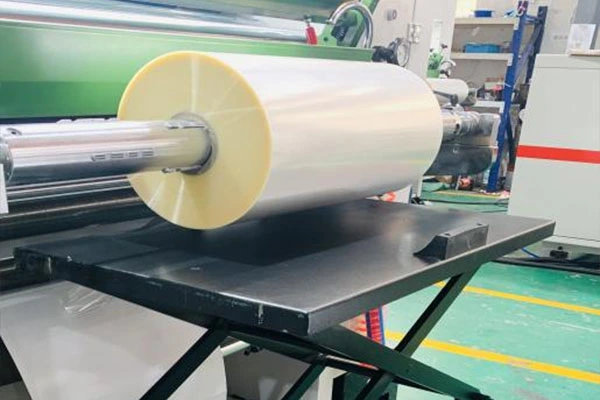

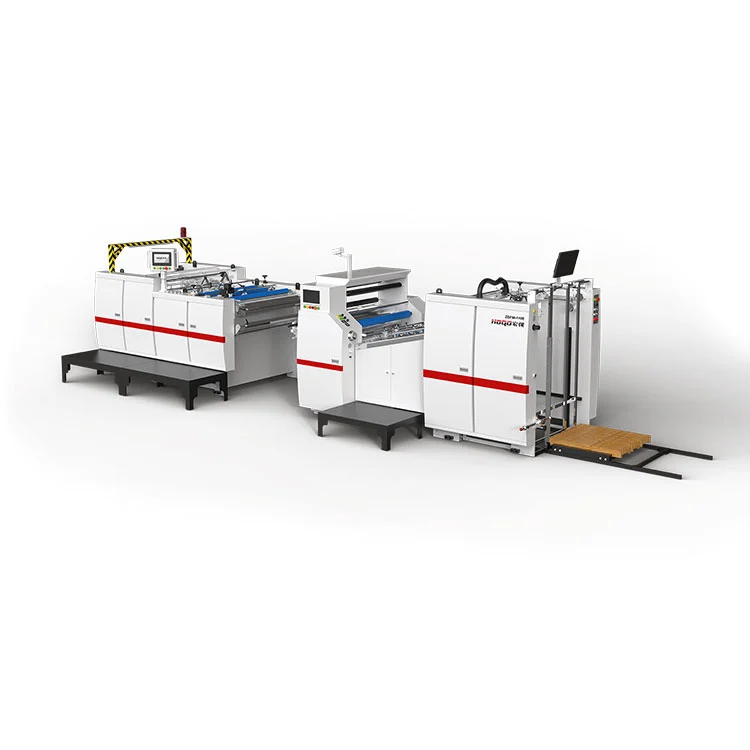

Mesin laminasi prapelapisan film termal ZDFM‑E dari Hongqiang dirancang untuk digunakan dengan film prapelapisan (bebas lem), sehingga tidak memerlukan unit pengeleman dan pengeringan terpisah. Desain yang disederhanakan ini mengurangi konsumsi daya keseluruhan hingga sekitar 30 kW dan mendukung kecepatan pengoperasian dari 20 hingga 100 m/menit, sehingga cocok untuk aplikasi laminasi termal cepat. Mesin ini menggunakan teknologi pemanas elektromagnetik yang dipatenkan, yang mencapai suhu pengoperasian dalam waktu sekitar lima menit dan dilaporkan mengonsumsi energi sekitar 33% lebih sedikit dibandingkan beberapa sistem konvensional, serta rangka besi untuk stabilitas struktural. Konfigurasi yang disederhanakan dapat berkontribusi terhadap biaya akuisisi yang lebih rendah, pengurangan kebutuhan pemeliharaan, dan pengoperasian yang stabil, sementara fitur opsional seperti truk film hidraulik menambah kenyamanan. Untuk operasi yang berfokus pada pemrosesan film pra-pelapisan, peralatan ini menawarkan pendekatan yang seimbang dalam hal efisiensi dan efektivitas biaya.

Parameter Produk (Spesifikasi)

Nama Model	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Ukuran Lembar Kertas Maksimum (L*L)	800mm*820mm	1080*880mm	1080mm*1250mm	1200mm*1450mm	1300mm*1650mm
Minimal. Ukuran Lembar Kertas (L*L)	220mm*230mm	350*280mm	350mm*280mm	350mm*280mm	350mm*280mm
Kecepatan Laminasi	15-90m/mnt (dikendalikan servo)	20-100m/mnt (dikendalikan servo)	20-100m/mnt (dikendalikan servo)	20-100m/mnt (dikendalikan servo)	20-100m/mnt (dikendalikan servo)
Ketebalan Kertas	100-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Kekuatan Produksi	15KW	15KW	15KW	15KW	15KW
Kekuatan Total	35KW	35KW	35KW	35KW	35KW
Pasokan udara	1000L/menit 0,8Mpa	1000L/menit 0,8Mpa	1000L/menit 0,8Mpa	1000L/menit 0,8Mpa	1000L/menit 0,8Mpa
Catu daya	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

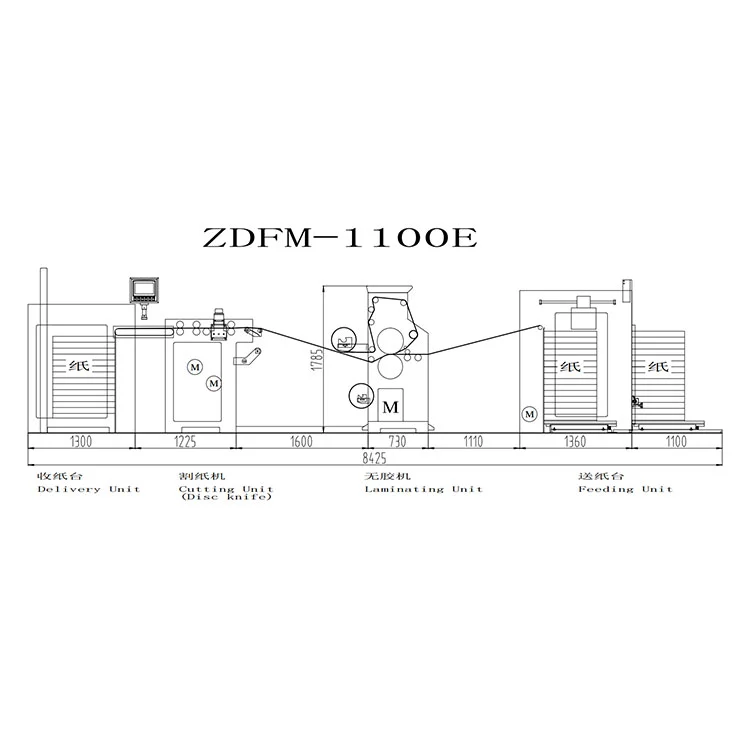

Dimensi Keseluruhan (PLT)	7570mm1850mm2000mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Berat	≈4500kg	≈5900kg	≈6100kg	≈7500kg	≈8200kg
Presisi Tumpang Tindih	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Ketebalan Film Dasar Air (umum)	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5
Ketebalan Film Lem Pra-lapisan (umum)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Ketinggian Makan Tanpa Henti	1100mm	1100mm	1100mm	1100mm	1100mm
Tinggi Kertas Kolektor (termasuk palet)	1250mm	1250mm	1250mm	1250mm	1250mm
Wadah	40 markas	40 markas	40 markas	40 markas	40 markas
kode HS	8439300000	8439300000	8439300000	8439300000	8439300000
Kompatibilitas Bahan	OPP, film BOPP; substrat kertas; bahan kemasan yang kaku	OPP, film BOPP; substrat kertas; bahan kemasan yang kaku	OPP, film BOPP; substrat kertas; bahan kemasan yang kaku	OPP, film BOPP; substrat kertas; bahan kemasan yang kaku	OPP, film BOPP; substrat kertas; bahan kemasan yang kaku

Fungsi dan Fitur:

1. Kepatuhan terhadap Standar Nasional

Desain mekanis lengkap dengan protokol keselamatan & komponen yang disertifikasi oleh Standar Industri Teknologi Tinggi Tiongkok.

2. Stabilitas yang Tak Tergoyahkan

Rangka utama besi cor memastikan pengoperasian yang bebas getaran dan sangat stabil bahkan dalam siklus tugas berat, dengan masa pakai lebih dari 20 tahun.

3. Pengumpanan Kertas Presisi

Sistem pengumpan yang dikontrol servo menjamin pengangkutan kertas yang lancar dan bebas macet dengan penyesuaian otomatis.

4. Teknologi Penyelarasan Cerdas

Mekanisme penyelarasan kertas yang digerakkan oleh servo mencapai akurasi posisi ±1,5 mm untuk pencocokan tepi yang sempurna.

5. Sistem Pemanas Terobosan (Rol Pemanas Elektromagnetik Tersegmentasi 3 Zona)

Pemanasan Instan (Mencapai 100°C dalam 5 menit — 6×lebih cepat dibandingkan roller konvensional.)
Presisi Suhu Konstan Tinggi (Menjaga keseragaman lem untuk meningkatkan efek permukaan laminasi bahkan pada kecepatan tinggi.)
Konservasi Energi (Mengaktifkan zona kedua untuk format kecil≤720mm, mengurangi penggunaan energi sebesar 33%.)
Umur Lebih Panjang（Pemanasan yang ditargetkan mengurangi keausan roller karet, sehingga mengurangi biaya perawatan.）

6. Mode Operasi Cerdas

ZDFM-E: Otomatisasi penuh sekali sentuh (Pengumpanan otomatis, pengaplikasian lem, pemompaan & pelepasan tekanan, pemotongan, dan penumpukan).

ZDFM-S: Kalibrasi berbantuan cerdas (Dengan memasukkan ukuran lembar melalui HMI, 11 unit servo secara otomatis menyesuaikan posisinya dalam 1 menit).

7. Produktivitas Tanpa Waktu Henti

Sistem penggantian pelat secara terus-menerus menghilangkan waktu henti, meningkatkan output sebesar 100%.

8. Kontrol Proses Waktu Nyata

Pemantauan pandangan belakang internal dengan konektivitas IoT untuk diagnostik operasional jarak jauh 24/7.

9. Komponen inti dari para pemimpin dunia

Sistem kelistrikan: Schneider Electric (FR), Omron (JP).

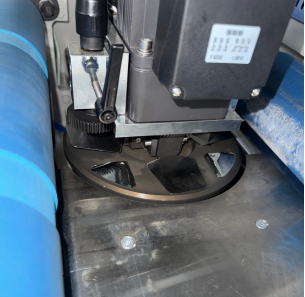

Perangkat Pisau Cakram (Standar)

1.Pisau cakramdilengkapi dengan4 bilah, yang dapat memotong film diposisi gabungan produkolehmemutar perangkat pisau cakram.

2.Pemotongan horisontaldapat lebih baik memotong film tanpamerusak permukaan kertas, dikendalikan oleh akonverter frekuensi terpisah, dan itukecepatan dapat dipilih secara bebasuntuk mengatasi situasi yang berbeda.

Perangkat Pemotong Roda Gerinda (Standar)

1.Pemotong roda gerinda‌secara efisien menggilingpermukaan film di pangkuantanpa merusak lapisan cetakan. Ini bekerja sama dengan roller pantulan‌, memungkinkanpemisahan material secara cepat. ‌Sangat cocok untukmemproses perekat sensitif tekanan (PSA) .

2.Rol pantulanmengadopsi amekanisme penarikan kertas yang dikembangkan sendiri, yang menggunakanperbedaan kecepatankecepat pecahfilm danpisahkan kertasnya. Ini mencapai produktidak ada film ekor dan tidak ada film gulung.
