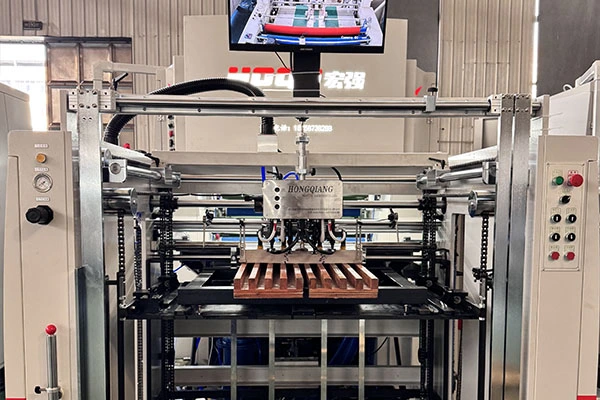

Mesin Laminating Pisau Rantai Vertikal Otomatis

Jika produksi Anda melibatkan PET, film komposit logam, PLA, dan film khusus lainnya dengan ketebalan lebih dari 20μm, pisau cakram tradisional mungkin menghadapi tantangan berupa gaya pemotongan yang tidak mencukupi atau hasil yang buruk. Hongqiang, sebagai produsen mesin laminating terkemuka di Tiongkok, meluncurkan Mesin Laminating Pisau Rantai Vertikal Otomatis (Model ZDFM-AC). Ini mengadopsi perangkat pemotong rantai pemotong servo opsional, yang dirancang khusus untuk film khusus yang kuat dan tebal, memberikan kinerja pemotongan yang kuat, stabil dan berkecepatan tinggi, yang merupakan alat profesional untuk mengatasi bahan berlapis yang sulit.

mengirimkan permintaan

Deskripsi Produk

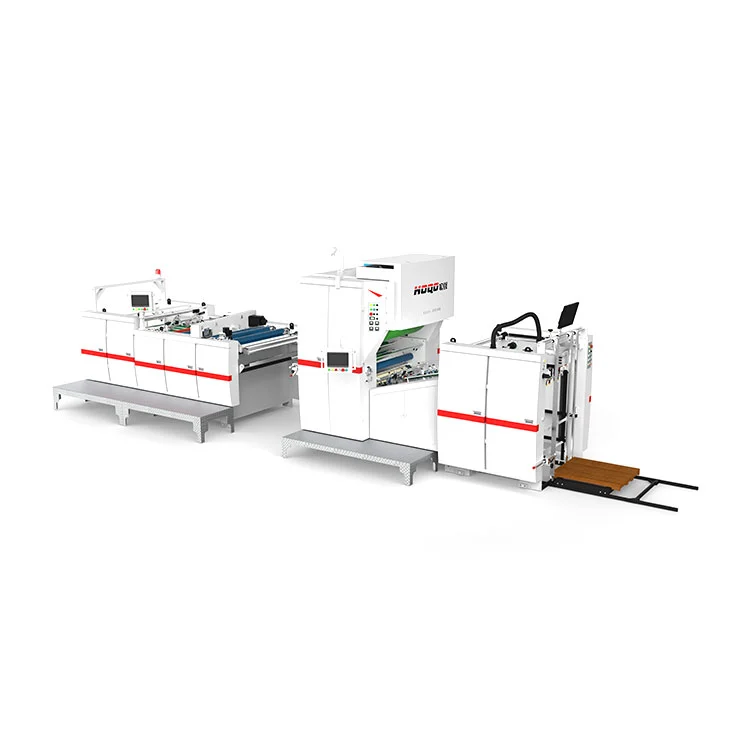

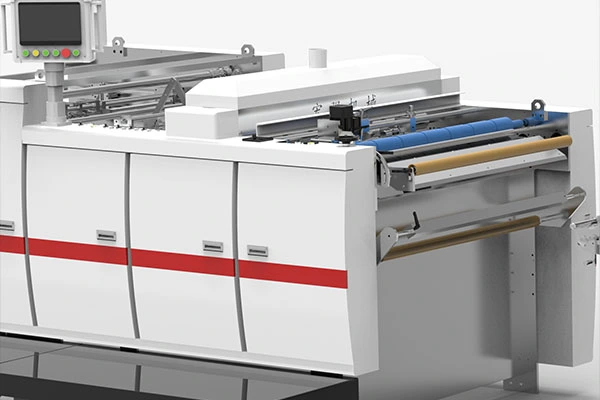

Hongqiang, produsen peralatan laminating Tiongkok, menawarkan Mesin Laminating Pisau Rantai Vertikal Otomatis (model ZDFM-AC). Model ini ditujukan untuk memproses film khusus seperti PET, komposit logam, dan PLA dengan ketebalan di atas 20μm, di mana pisau cakram konvensional mungkin menunjukkan efektivitas pemotongan yang terbatas. Alat berat ini dilengkapi pemotong rantai opsional yang digerakkan servo yang dirancang untuk memberikan kinerja pemotongan yang konsisten dan stabil untuk material yang lebih keras. Ia juga dilengkapi tiga sistem servo untuk kontrol proses yang presisi, sistem pemanas elektromagnetik tiga zona yang dipatenkan yang dapat mencapai suhu pengoperasian dalam waktu sekitar lima menit dan dilaporkan mengonsumsi energi sekitar 33% lebih sedikit dibandingkan beberapa alternatif, dan rangka besi tuang yang berat untuk meningkatkan kekakuan. Dengan kisaran kecepatan operasi 20–100 m/mnt, peralatan ini bertujuan untuk mendukung produksi jangka panjang yang andal. Bagi produsen yang bekerja dengan film bernilai tinggi, konfigurasi ini mungkin menawarkan cara yang berguna untuk memperluas kemampuan produksi dalam aplikasi laminasi yang lebih menuntut.

Parameter Produk (Spesifikasi)

Nama Model	ZDFM-1100AC	ZDFM-1250*1450AC
Ukuran Lembar Kertas Maksimum (L*L)	1080*880mm	1200mm*1450mm
Minimal. Ukuran Lembar Kertas (L*L)	350*280mm	350mm*280mm
Kecepatan Laminasi	20-100m/mnt (dikendalikan servo)	20-100m/mnt (dikendalikan servo)
Ketebalan Kertas	80-550g/㎡	80-550g/㎡
Kekuatan Produksi	24KW	27KW
Kekuatan Total	74KW	77KW
Pasokan udara	1000L/menit 0,8Mpa	1000L/menit 0,8Mpa
Catu daya	380V 50Hz / 3P4W	380V 50Hz / 3P4W

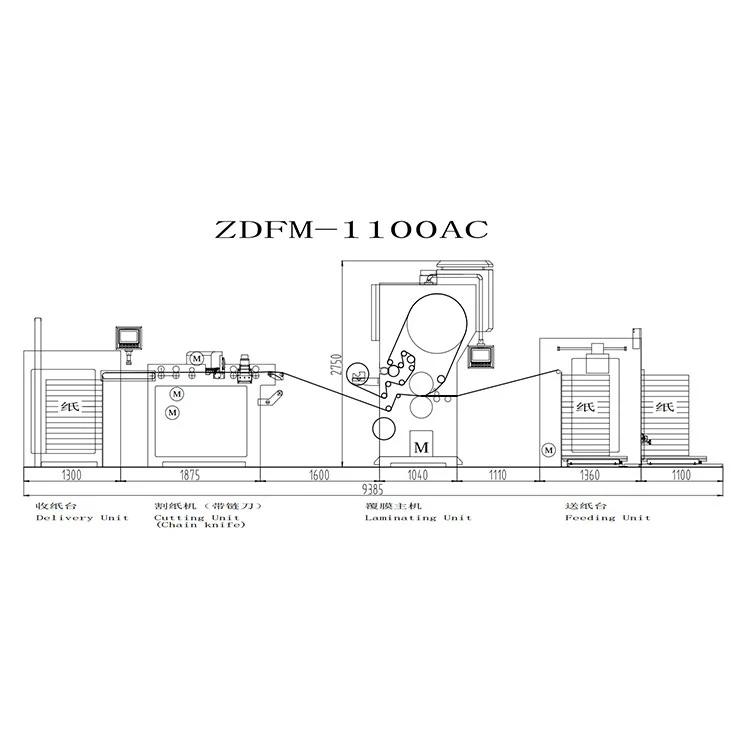

Dimensi Keseluruhan (PLT)	938522002750mm	1213523502750mm
Berat	≈8050kg	≈8650kg
Presisi Tumpang Tindih	≤+1,5 mm	≤+1,5 mm
Ketebalan Film Dasar Air (umum)	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5
Ketebalan Lem Biasa	4-10g/m²	4-10g/m²
Ketebalan Film Lem Pra-lapisan (umum)	15-35μm	15-35μm
Tinggi Makan Tanpa Henti	1100mm	1100mm
Tinggi Kertas Kolektor (termasuk palet)	1250mm	1250mm
Wadah	40 markas	40 markas
kode HS	8439300000	439300000
Kompatibilitas Bahan	film PET, OPP, BOPP; substrat kertas; bahan kemasan yang kaku	film PET, OPP, BOPP; substrat kertas; bahan kemasan yang kaku

Fungsi dan Fitur:

1. Kepatuhan terhadap Standar Nasional

Desain mekanis bersertifikat dengan cakupan keselamatan komprehensif sesuai dengan Standar Industri Teknologi Tinggi Tiongkok.

2. Stabilitas yang Tak Tergoyahkan

Rangka besi cor yang tahan lama menopang pengoperasian yang stabil dan tidak menimbulkan getaran bahkan di bawah beban berat yang berkepanjangan, dirancang untuk bertahan lebih dari 20 tahun.

3. Pengumpanan Kertas Presisi

Sistem pengumpan servo yang efisien memungkinkan aliran media yang lancar dengan pencegahan kemacetan aktif dan penyetelan otomatis.

4. Teknologi Penyelarasan Cerdas

Penyelarasan servo presisi tinggi menawarkan akurasi posisi ±1,5 mm untuk registrasi tepi yang akurat.

5. Sistem Termal yang Dioptimalkan (Rol Pemanas Elektromagnetik Tersegmentasi 3 Zona)

Peningkatan Panas yang Efisien: mencapai 100°C dalam waktu sekitar 5 menit – jauh lebih cepat dibandingkan alternatif tradisional.
Konsistensi Temperatur Penahan: menjaga keseragaman lem untuk menjaga kualitas permukaan selama pengoperasian kecepatan tinggi.
Pemanasan Zona Bertarget: untuk format hingga 720 mm, hanya zona kedua yang diaktifkan, sehingga menghemat sekitar 33% energi.
Masa Pakai Komponen yang Diperpanjang: pemanasan terfokus menurunkan keausan roller karet, sehingga berkontribusi terhadap penurunan biaya operasional.

6. Mode Operasi Cerdas

ZDFM-A: Urutan otomatis satu langkah yang mencakup pengumpanan, pengeleman, laminasi, pemompaan & pelepasan tekanan, pemotongan, dan penumpukan.

ZDFM-S: Operasi dengan bantuan kalibrasi – masukkan ukuran lembar pada HMI, dan 14 unit servo disejajarkan secara otomatis dalam waktu sekitar 1 menit.

7. Produktivitas Tanpa Waktu Henti

Sistem penggantian pelat mengurangi kejadian waktu henti dan dapat meningkatkan hasil produksi secara keseluruhan.

8. Kontrol Proses Waktu Nyata

Pengawasan visual real-time dikombinasikan dengan konektivitas IoT memberikan wawasan operasional jarak jauh kapan saja.

9. Komponen inti dari para pemimpin dunia

Sistem kelistrikan: Schneider Electric (FR), Omron (JP).

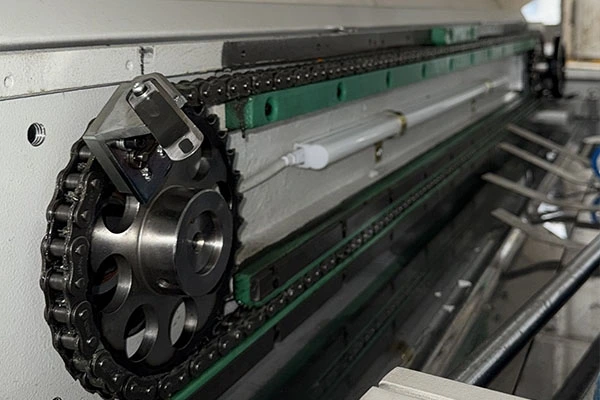

Perangkat pisau rantai (Opsional)

1.TentangPerangkat pisau rantai, pisau rantai yang digerakkan servomemotong film dengankecepatan cepat, cocok untukPET/logam/PLAfilm. (Rekomendasikan untukketebalan film> 20μm)

2. Pemotong kertas dilengkapi dengan pengontrol tegangan, set gandastruktur anti gulungan. Laminasiproduk kertas tipis rataDantidak keritingy.

Pertanyaan Umum

Q1: Apa yang membuat pisau rantai berbeda dari pisau cakram standar?

A1: Pisau rantai menggunakan pisau yang digerakkan servo untuk pemotongan lebih cepat. Pisau rantai lebih baik untuk film yang lebih tebal (lebih dari 20μm) dan substrat khusus seperti PET atau film metalisasi. Mesin Laminating Pisau Rantai Vertikal Otomatis menawarkan keduanya, sehingga Anda dapat mencocokkan pemotong dengan material Anda.

Q2: Dalam kasus apa Anda akan merekomendasikan pisau rantai dibandingkan opsi pemotongan lainnya?

A2: Jika Anda sering memproses film PET, logam, atau PLA, atau jika ketebalan film Anda melebihi 20μm, pisau rantai mungkin merupakan pilihan yang lebih efisien. Untuk material BOPP dan PSA standar, cakram atau roda gerinda sering kali berfungsi dengan baik – sehingga pisau rantai merupakan upgrade opsional.

Q3: Bagaimana sistem pisau rantai membantu mencegah kertas tipis melengkung?

A3: Dilengkapi dengan pengontrol tegangan dan struktur anti-gulung ganda, yang membantu menjaga kertas tipis tetap rata setelah laminasi. Hal ini dapat meningkatkan kualitas penumpukan, meskipun kinerja sebenarnya bergantung pada berat kertas.

Q4: Apakah pisau rantai mempengaruhi kecepatan produksi dibandingkan dengan pemotong lainnya?

A4: Pisau rantai digerakkan oleh servo dan dirancang untuk pengoperasian berkecepatan tinggi, sehingga biasanya berjalan secepat kecepatan maksimum alat berat. Kecepatan potong dapat disesuaikan –– sebuah keunggulan dari Mesin Laminasi Pisau Rantai Vertikal Otomatis.

Q5: Perawatan apa yang dibutuhkan pisau rantai?

A5: Dianjurkan untuk melakukan pemeriksaan rutin terhadap blade dan sistem tegangan. Pisau rantai dibuat agar tahan lama, tetapi seperti komponen pemotong lainnya, pisau ini mungkin memerlukan penyesuaian atau penggantian berkala tergantung pada volume penggunaan.
